压力式物位仪表中的重锤物位计安装与调试

2018-12-14 10:36:46

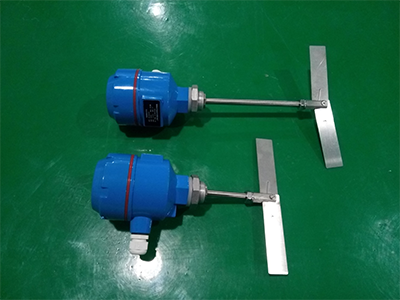

重锤物位计在市场中的应用越来越少了,很多的工况都被雷达物位计或者是超声波来代替了,再着便宜一些的物位开关有阻旋式料位开关,电容物位计,音叉物位计等,就目前而言,阻旋式料位开关是市场上较受欢迎的一款物位测量仪表,从而取代了重锤物位计。


重锤式料位计安装在料仓顶部,料位计传感器的探测过程由控制显示器发出的信号控制。重锤式料位计的机械传动部分由可逆电机、丝杆、齿轮轴、绕线筒、灵敏杠杆等组成。当料位计传感器接到探测命令时:电机正转带动齿轮轴和绕线筒转动,使钢丝绳下方,带动重锤由仓顶下降。当重锤降至料位面时被料位面托起而失重,钢丝绳松弛,灵敏杠杆动作使微动开关接触,控制显示器得到该信号立即发出电机反转命令,重锤上升返回,直到绕线筒碰上到顶开关,电机停转,重锤回到仓顶原始位置,完成一次探测过程。

重锤式料位计传感器安装与调试:

重锤式料位计的入仓位置应避开进料口,以避免埋锤现象发生。

用户可根据现场条件选择安装方式,在仓顶开一个不小120㎜圆孔以供重锤探入,露天安装应加遮雨防护措施。

仓顶环境温度或物料温度高于70℃时,需加装导向滑轮,使传感器主体避开高温探测口。

合理确定“满仓料位”即料位的变化范围。

①料位测量起始点必须确定在高于出料口位置,以避免卡锤。

②料位的测量上限值应确定在物料一般达不到的位置即可。选取值过高会造成重锤上升、下降所用时间加长,降低测量速度,并造成不必要的磨损与耗能。

③“满仓料位值”是确定的料位测量起点到料位测量上限的距离值,将该值设置进仪表。
