什么是智能涡街流量计看完你就全懂了

摘要：智能涡街流量计是一种专门测量流动性较好气体或者流体的流量仪表，智能涡街流量计的工作原理是根据卡门涡街原理，主要应用于测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。适用于工业管道介质流体的流量测量，像气体、液体、蒸汽等流动性较好的介质。

一、智能涡街流量计简介

智能涡街流量计主要特点是压力损失小，量程范围大，精度高，在测量流动性较好的工况体积流量时几乎不受流体密度、压力、温度、粘度等介质的影响。无可动机械零件，因此可靠性高，维护量小。

智能涡街流量计使用性能稳定，相比第一代智能电磁流量计来说，大大增加了使用的可靠性。智能涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

二、智能涡街流量计原理

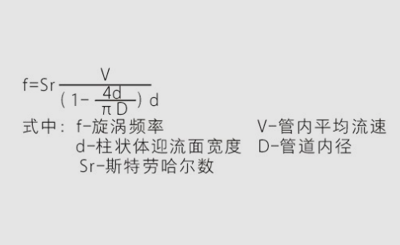

智能涡街流量计工作原理是在流体中垂直地插入一根柱状阻力体时，在其两侧就会交替地产生旋涡，随着流体下游方向运动，形成旋涡列，称为卡曼涡街，见图1。产生涡街的阻力体称旋涡发生体。实验证明，旋涡的频率与流速成正比，可用下式表示：

实验证明：当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式h/|=0.281时非对称旋涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时，Sr基本不变，所以当旋涡发生体柱宽d和斯特劳哈尔数Sr为定值时旋涡发生体的频率与流体的平均流速成正比，即与流量Q成正比而与压力、温度、密度等参数无关。

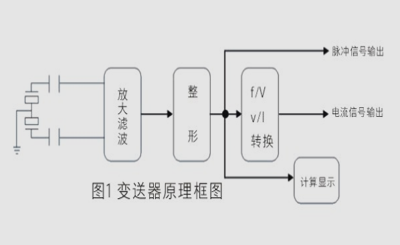

当旋涡在柱体两侧产生时，传感器受到与流向垂直的交变升力的作用感生信号，升力的变化频率是旋涡频率，传感器将信号送转换器放大整形后得到与流速成线性比例的脉冲信号直接输出或将其转换成4.20mA标准信号输出，流量Q与频率的关系如：QF/K

式中Q-瞬时流量（升/秒）f-频率（Hz）K-仪表常数（次/升）

三、智能涡街流量计技术参数

·测量介质：气体、液体、蒸汽

·口径规格：法兰卡装式口径规格：15.（20）.25.32.40.50.65.80.100法兰连接式口径规格：125.150.200.250.300.（350）插入式口径规格：200~2000

·流量测量范围：正常测量流速范围：雷诺数1.5×10～4×106；气体5-50m/s；液体0.5～7m/s

·正常测量流量范围：液体、气体流量测量范围见表2；蒸汽流量范围见表3；插入式流量范围见表4

·测量精度：法兰卡装式、法兰式为液体1级，气体1.5级插入式测量头精度为1级，插入工业管道上精度为≥2.5级

·被测介质温度：常温-25℃~80℃，高温-25℃-250℃或-25℃-300℃

·工作压力：1.6MPa；2.5MPa；4.0MPa（可按订货要求生产）

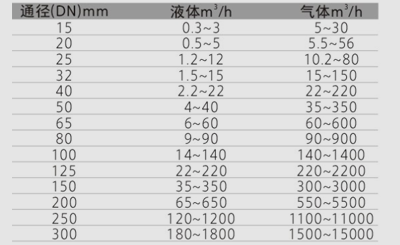

液体、工况气体流量范围（表一）

结论：综上所述，智能涡街流量计的性能，在选用时可按照工况及相关介质，智能涡街流量计一定会更优于其它流量计。
