不的不了解的v锥流量计

摘要：v锥流量计是一款多功能的智能流量计，可以测量的工况比较广泛，因此v锥流量计在流量测量领域得到了广泛的应用。

一、v锥流量计的市场应用

V锥流量计，又名；V型锥流量计；V形锥流量计；锥型流量计；锥形流量计；内锥流量计；内锥式流量计，一体化V锥流量计V锥流量计(V-cone flowmeter)是20世纪80年代开始研发的一种差压流量计，它的开发成功是差压式流量测量的质的飞跃。它利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。

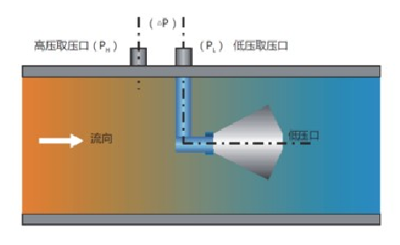

二、v锥流量计工作原理

V锥流量传感器改变传统的流体向中心收缩而压损大的缺点，而是轴对称的边壁收缩方式下的逐渐收缩和逐渐扩散。这是一次节流装置的节流、收缩的全新变革，在节流装置结构设计上是一次重大的突破。不仅解决了老式差压流量计所存在的技术缺陷，而且具有其他测量原理的流量传感器所不具备的优点。

V形锥体和导流管是预先经过精密加工好的，流体在流经V锥体时，V锥体的结构和形状使得流体在收缩前有一个平滑的过度区，流体并不是被迫收缩到管道中心线附近，而是逐渐朝向管内边壁收缩，在前后两端会产生差压，配上相应的差压变送器和附件（三组阀、取压阀等）组成V锥流量计，从而测量出流量。

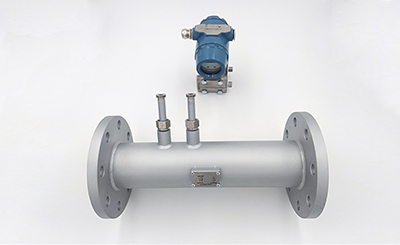

三、v锥流量计主要特点

Ø可测量高压高温介质流量：0～42MPa，-40～7000C

Ø流量计前后直管段要求：前0～3D直管段，后0～1D直管段量程比大（10：1）

Øβ值长期稳定，流出系数稳定，线性度高

Ø安装方式灵活：有法兰式、直接焊接式、方管式

Ø压力损失很小：永久压力损失是孔板的1/3~1/5，只有几个千帕的压力损失，可以将永久压力损失减小到零点几干帕

Ø耐磨损，不需要重复标定：特殊的流线型结构，使得V锥的β边不容易被磨损，从而稳定好，使用寿命长，V锥传感器不需要重复标定

Ø不堵塞，不粘附，锥形吹扫设计，避免介质中污物滞留，可以测量脏污介质的流量，如高炉煤气，焦炉煤气等

可以成功测量许多其他流量计难以测量的介质的流量：

煤气：焦炉煤气、高炉煤气、城市煤气；

天然气：包括含湿量5%的气体；

烟道气：各种锅炉、加热炉排放的烟道气;

空气：含水、合尘埃的压缩空气;

蒸汽：饱和蒸汽、过热蒸气;

油类：原油、燃料油、柴油、汽油、重油等;

水：原水、饮用水、生产水、污水等;

有机物化学品：甲醇、乙二醇、二甲苯、粗甲醇等;

各种水溶液：酸、碱、盐水溶液;

腐蚀性气体：湿的氯化物气体;

碳氢化合物气体：烷烃类、烯烃类等气体;

静压力很低风：如循环硫化床的一次风和二次风等;

四、v锥流量计主要技术规格

公称通径：DN15~DN2000

公称压力：0~ 40MPa

精度：准确度等级为0.5%（差压变送器的准确度应高于0.2级，合0.2级）

重复性：优于0.1%

介质温度范围：可以实现-40~700℃的介质的流量测量

量程比：通常为10：1

压损小：同样的β值，永久压力损失是孔板压力损失的1/3~1/5

测量流体：几乎适用于所用蒸汽、气体、液体介质的测量

前后直管段：3D(前)，1D(后)，方管V锥流量计无需前后直管段

结构材质：304不锈钢

防爆等级（差压变送器）：隔爆、本安、不防爆可供选择(差压变送器)

供电电源（差压变送器）：12~24VDC

输出信号（差压变送器）：4~20mA或HART协议

显示及输出：1.配多参数变送器：瞬时流量 累积流量

            2.差压变送器：现场显示

            3.配差压变送器：与差压范围相对应的差压值

五、v锥流量计选型注意事项

第一步：详细了解传感器测量介质，工艺参数

被测介质的名称、使用场合、介质状态、温度和压力、介质的腐蚀性、刻度流量、最大流量、正常流量、最小流量、工艺管线管径和材质、具体的安装要求、输出信号的种类、通讯方式、供电电源。

第二步：根据参数进行设计计算

上述参数是工厂在制作V锥流量计之前进行详细计算的基础，没有这些参数，是很难制作出一台符合用户要求的V锥流量计。制造厂根据用户提供的上述参数，利用软件计算出最合理的V锥流量传感器的β值和差压值(配套差压变送器的量程范围)。这些工作是在制作工厂完成的。在交货时或用户选择差压变送器时提供给用户。

结论：根据v锥流量计自身的特性，v锥流量计才能在市场中得到广泛的使用，并且v锥流量计从成本的控制上来说，也是较经济实惠的。
