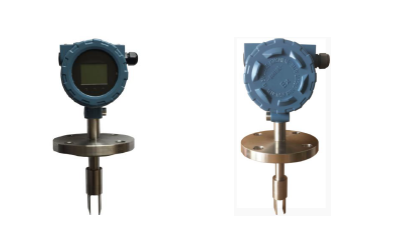

在线音叉密度计

2018-12-29 09:09:37

概述

音叉密度计传感器是根据元器件振动原理而设计,此振动元件类似于两齿的音叉,叉体因位于齿根的一个压电晶体而产生振动,振动的频率通过另一个压电晶体检测出来,通过移相和放大电路,叉体被稳定在固有谐振频率上。当介质流经叉体时,因介质质量的改变,引起谐振频率的变化。


工作原理

介质的密度与振动频率符合下列数学公式:

D=K0+K1T+K2T2

公式中:D=被测介质的密度

T=叉体的固有频率

T2=被测介质流经叉体时的频率

K0K1K2=常数

按此公式,通过电子处理单元即可计算出准确的介质密度值。

技术参数

测量范围:0.52.5 g /cc (500 2500 kg/m3)

标定范围:0.5 2.5 g/cc (500 2500 kg/m3)测量精度:± 0.002 g/cc (± 2 kg/m3)

重复性:± 0.0002 g/cc (± 0.2 kg/m3)

操作温度范围:-50~ +200

最大工作压力:207 bar (3000psi)

流体粘度范围:0 20000cP

温度系数:小于 0.1 kg/m3/(校正后)

压力影响:可忽略不计

内置温度传感器:PT100

接液材质:316L 不锈钢哈氏合金

叉体涂层:标准型,PTFE 或电解抛光

供电电源:24VDC,≥50 mA

模拟信号输出:4 -20 mA0-1000HzRS485 Modbus RTU

输出精度(20):读数的± 0.1%或± 0.05% FS

输出重复性(-40 ~ +85):± 0.05% FS

过程连接:ANSI 150 ~1500 RFDIN 50 PN16DIN 50PN40IDF RJT 卫生型防护等级:IP65

外壳:铝合金

在线音叉密度计







代码

材质







A

316L不锈钢







D

合金C22







Z








代码

介质温度







N

0-40℃(常温)






M

0-80℃







H

0-100℃







C

特殊要求








代码

密度量程







X

0-1g/cc







B

0-1.5g/cc







D

0-2g/cc







Q

0-3 g/cc








代码

精度等级







1

0.10%







2

0.05%(特殊情况下)








代码

液晶显示







0

不带液晶显示






1

带液晶显示








代码

安装方式







Z

法兰式安装







W

螺纹式安装








代码

输出信号







A

4-20mA







D

RS232数字信号输出







代码

杆长







P

120mm







T

客户要求
