V锥流量计安装时注意要点

摘要：V锥流量计安装要点有哪些，V锥流量计在安装前需要准备哪些工作，本文主要讲述了V锥流量计在安装时需要注意的几个事项。

一、V锥流量计介绍

1．V锥流量计

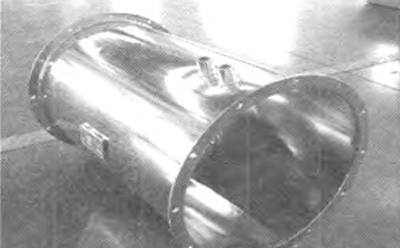

V锥流量计由V锥传感器和差压变送器组成。有分体型安装和一体型安装两种结构V锥流量计(如图2)。这两种安装形式工作原理相同，本文以分体型安装为例进行分析总结。

2．V锥传感器

V锥传感器有多种类型：法兰型，广泛地应用于市政、电力、化工、石油化工、冶金等行业的流量测量，他几乎适用于所有气体、液体介质。直接焊接型，应用于输油管、输气管、蒸汽管网、高压工艺管线；夹持型法兰端面对夹，应用于液体，气体，蒸汽。其取压方式有：插焊式、法兰式、螺纹式。

二、V锥流量计安装准备

1.在安装前，必须检查流量计装箱清单，对照厂家计算书检查V锥流量计的开孔和差压变送器的量程，其次就是要保证现场安装时前3倍管道直径、后1倍管道直径的长度。

2.正确使用密封垫，使用合适规格的螺杆螺帽、弹簧垫，对称均力逐步上紧。

3.可水平、垂直、或倾斜安装，应保证管内充满介质流体。导压管长度保证10米以内。

4.测量蒸汽介质流体时，冷凝器安装必须比差压变送器高，导压管高度一致。

三、V锥流量计工作原理

V锥流量计利用V锥体在流场中产生的节流效应，通过差压变送器检测上下游压差来测量流量。

四、V锥流量计调试方法

1.调试前首先开启排污阀，然后打开取压管一次阀门，对导压管管路进行吹扫，防止因堵塞造成的假信号。(二次阀严禁打开，特别是测量高温介质时，以防损坏设备)

2.根据厂家提供的流量计算书中给定的差压来进行差压值的校准。查看差压变送器设定量程是否与V锥传感器一致。

3.在测量高温介质吹扫时防止烫伤，吹扫完后，关闭一次阀门，将冷凝器堵帽拧开，注满清水(不得使用高温水)。

4.对差压变送器进行0点校准，再将差压值与输出的电流一一对应上。

小结：V锥流量计的安装与调试方法，如有更好的，欢迎评论留言，您的意见就是佑富前进的动力来源。
