如何解决V锥流量计与管道匹配

摘要：V锥流量计在选型时，如何解决与管道的匹配，在现场的工况中，又需要多大的流量范围可以满足，本文主要讲述了如何解决V锥流量计与管道匹配问题。

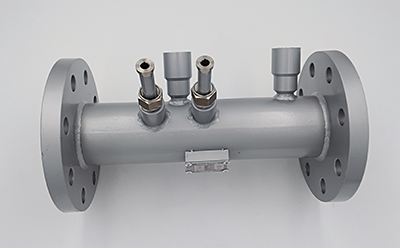

V锥流量计现场应用其公称内径应该是与现场管道内径相匹配的，或者是控制在一定的取值范围内，先考虑带有普遍性的管道情形，如果管道有较大的突变，则流体在该处因为分离而形成重复的二次循环，出现这个情况的话，将会直接影响测量结果。下面是管道匹配相关规定和处理方法：

1.管道实际内径小于仪表内径，且两者之差在一定范围内，且IIDNl5一DNl00、<3％；DNl50<1％，则所产生的误差较小，这个时候可以通过对仪表系数进行修正，将消除误差。

2.管道实际内径大于仪表内径，但是两者之间的差别不能超过后者的3％，这时产生的误差很小，仍在测量精度范围之内，对测量无影响，不需要进行修正。

3.管道内径和仪表内径之差较大，超过上述允许的范围，这时所产生的附加误差也较大，即使修正仪表系数，也无法满足测量的精度和稳定性。

出现现场管道内径不相匹配的时候，具体解决方法有：首先必须寻找合适管道，并对原有管道进行适当改造，在这种实施比较麻烦的情况下，可以在现场装上合适大小的接头作为过渡段，并保证有足够直管段，这样就能够使得流速分布恢复到足够的正常状态。

结论

实践使用证明，v锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且v锥体本身作为流畅的整流器而成为一种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器组合而成的V锥流量计，可精确测量宽雷诺数(8 X 10³≤Re≤5 X 10⁷)范围内各种介质的流量，是工业生产中的重要检测部分。
