一张图片看懂电磁流量计的安装

电磁流量计主要用来测量流动性较好的导电介质流量，一般用于智能化、自动化工程的好帮手，下面就来看一下电磁流量计的安装方法，用较简单的一张图片就明白电磁流量计是如何安装的。

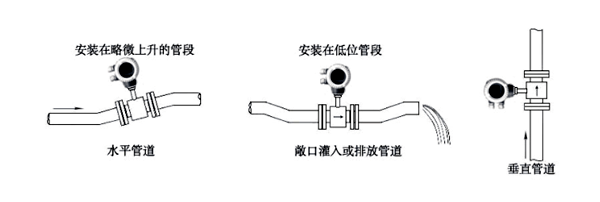

先让我们来看一下这几张图片：电磁流量计安装图

电磁流量计安装基本知识：

1. 选择充满液体的直管段，如管路的垂直段（流向由下向上为宜）或充满液体的水平管道（整个管路中最低处为宜），在安装与测量过程中，不得出现非满管情况。

2. 测量位置应选在上游大于5D和下游有3D直管段处。

3. 测量点选择应尽可能远离泵，阀门等设备，避免其对测量的干扰。

4. 测量点选择应尽可能远离大功率电台，强磁场干扰源等。

电磁流量计安装及环境要求：

环境条件：

流量计，特别是带智能液晶显示屏幕的流量计，安装位置应该尽量避免阳光直射，环境温度要在5C~55C之间。

避开强干扰源

要选择无强电磁场辐射的场所安装流量计，避开例如电动机、变压器、变频器等一些容易引致电磁干扰的设备。流量计的测量原理基于法拉第电磁感应定律，它产生的原始信号非常微弱，不足毫伏。如果流量计附近有强电磁场辐射，将会影响测量的精确度，甚至无法正常工作。

直管段长度

注意尽量避开涡流产生部件，如各种阀门、弯头、旁路等，尽量延长流量计上下游直管段，必要时安装整流管，确保流量计的上游直管段必须为5个DN（测量管径）以上，下游保证在2个DN以上。

液体电导率必须均匀稳定

不要把流量计安装在被测流体电导率极不均匀的地方。如果上游有不同介质注入，将会导致电导率不均匀，而且会影响测量。这种情况下，建议将注入口移到下游；如果必须从上游注入，则应该尽量远离流量计。一般保持20个DN以上的距离为佳，以保证液体充分混合均匀。

保持电极轴线处于水平

测量电极平面必须保持水平，这样可以防止由于气泡而导致的两个电极之间的短时间绝缘。

无气泡

在流量计安装管道设计时应确保无气泡产生。

流量计管路满管

流量计可以水平、垂直和倾斜安装。但是管路结构应保证测量管必须始终充满液体（满管）。管路设计时注意确保测量管段无气泡，否则将会造成测量不稳定和偏差过大。

安装方式的选择

如果被测介质含有固体颗粒或浆液，建议垂直安装（流向自下而上），避免固体颗粒沉积在流量计测量管内。流量计在水准或倾斜安装时，其电极轴线应该处于水准位置。假如电极轴线与地面垂直，则上方的电极附近容易聚集气泡。

管道安装

避免流量计上下游管道不对中或倾斜，并保持与上下游法兰对准。安装前清除焊接残渣和凸起物，并垫上垫片。流量计装到管道上后应禁止在该管段上进行电焊作业，防止衬里受损。

接地

由于电磁式流量计的感应信号很弱，易受杂讯影响。因此，传感器、转换器的基准电位必须与被测液体相同，共同接地。

电磁式流量计两侧安装接地环或接地电极的作用就是建立流量计壳体和液体的等电位。

注意事项

切忌用棒或绳子穿过流量计测量管道将其吊运，因为测量管内衬一旦受到损坏，将造成流量计报废。

对DN80口径以上流量计，切忌用手或绳子拎着流量计的转换器或接线盒，因为转换器或接线盒的材质是强度较脆的铝合金，无法承受较大的重量。在储运、安装流量计的过程中，应时刻注意保护流量传感器的衬里，以免受到损坏。
