齐平膜电容压力变送器介绍及详细参数

应用

齐平膜电容压力变送器广泛应用于过程控制、冶金工业、检测系统、液压系统、石油化工、食品、医药等领域的压力测量。

技术性能

测量范围: 0-1kPa ~ 2MPa

精确度:0.2%;0.5%

适用介质:液体、气体、蒸汽

过压极限:小量程过压100倍，常规量程过压5倍

工作温度: -40~ 85°C

温度系数:零点和量程均为0.15%/10°C

稳定性:+0.2%FS/年

电源电压: 12~36V DC，通常24V DC

输出信号: 4~ 20mA DC

最大负载: 50x (电源电压-12)2

湿度影响: 0~ 95%相对湿度无影响

防护等级: IP65

电气接口: A型仪器仪表连接器(贺斯曼接头)

过程连接: M42x1.5阳螺纹或用户可选

测量膜片:干式陶瓷

重量: 0.5kg

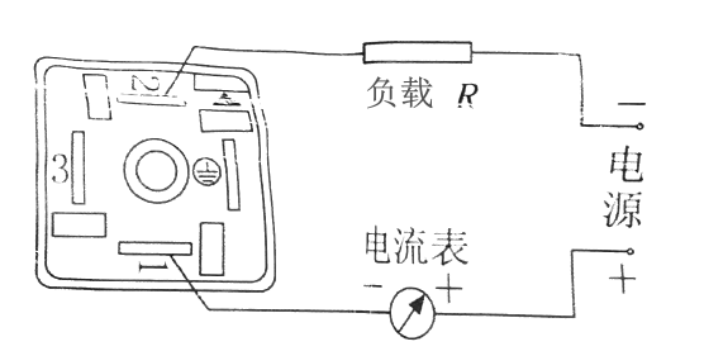

电气接线图:

旋出A型仪器仪表连接器中央的小螺丝，拔下黑色接线插头，用小螺丝刀从”lift “箭头所指的方形孔撬出中间的方形接线端,把缆线从引线孔中央穿入，”1“接24V电源正，“2” 接电源负。然后按照位置塞回方形接线端，插上插头，拧紧小螺丝。
