水位压力传感器可选磁致伸缩位计测量及安装方法

2018-06-21 09:27:30

工控自动化的以及全自动科技的漫延,企业也跟随工业2.0的步伐,在生产及工装都有自动化管理工况,如水电、石油等行业,在液位测量方面,都有着精准可靠的自动化机器,以达到更智能化的操作,对于水位的控制、测量输入也有着完善的系统,但使用液位控制仪表,市场上也有形形色色的品牌,可与企业自动化对接的产品也越来越多,但唯有磁致伸缩位计可以更便利的融入企业各种的使用工况。

在企业自动化工况中,磁致伸缩位计有着以下的优势:

1.可靠性强:由于磁致伸缩液位计采用波导原理,无机械可动部分,故无摩擦,无磨损。整个变换器封闭在不锈钢管内,和测量介质非接触,传感器工作可靠,寿命长。

2.精度高:由于磁致伸缩液位计用波导脉冲工作,工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量,因此测量精度高,分辨率优于0.01%FS,这是用其它传感器难以达到的精度。

3.安全性好:磁致伸缩液位计的防爆性能高,本安防爆,使用安全,特别适合对化工原料和易燃液体的测量。测量时无需开启罐盖,避免人工测量所存在的不安全性。

4.磁致伸缩液位计易于安装和维护简单:磁致伸缩液位仪一般通过罐顶已有管口进行安装,特别适用于地下储罐和已投运储罐的安装,并可在安装过程中不影响正常生产。

5.便于系统自动化工作:磁致伸缩液位计的二次仪表采用标准输出信号,便于微机对信号进行处理,容易实现联网工作,提高整个测量系统的自动化程度。

磁致伸缩液位计由三部分组成:

(探测杆,电路单元和浮子组成)

测量时,电路单元产生电流脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场。在探测杆外配有浮子,浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁,所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时,产生一个“扭曲”脉冲,或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号,从而计算出浮子的实际位置,测得液位。汽油渗漏到土壤中是一个比汽油挥发到空气中更严重的问题,在发达国家这是一项必测的指标,也是世界巅峰技术。磐威科技磁致伸缩液位仪在对油罐的液位及温度等参数进行测量的同时,还可对油罐进行测渗漏,测漏精度达到了0.375升/小时,可满足不同用户的需求,实现较高的性能价格比。

安装注意事项及接线方法;

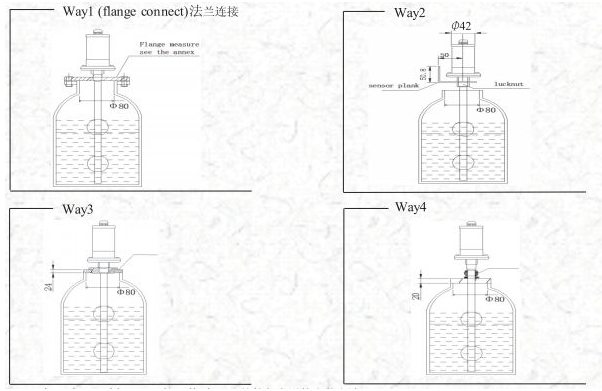

图1:适应于部分液罐测量,可选择厂家提供的连接法兰或者特殊定制的法兰,液位传感器直 接旋入。

图2:适用于开罐测量,可选择厂家提供的传感器支架与锁紧螺母配件,将液位传感器因定在 需要安装的位置。

图3;适用于开罐与密封罐测量

图4:适应于测量高度可调整的开罐与封罐测量,(注意:罐体开口直径大于80,便于浮子安装,法兰上的安装 孔应与选用的传感器相符合)





防护管与旁通管安装方法;

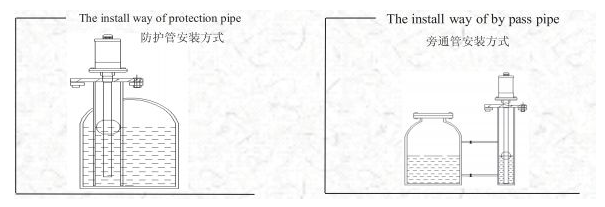

1,对罐内介质有微搅拌或进出液体时有冲击的场合,可按防护管方式安装;

2,对罐内介质搅拌程度比较剧烈或者介质温度较高的应用场合需按旁通管方式安装。

3,加装防护管,最高处的液位导通孔一定要在液位不能到达的地方开孔,将防护管下部与液体导通,使得防护内外的液位一致,最好是防护管的各个高度都要有孔,使得管内外的介质均匀一致。

A内置安装方式;

1,将传感器旋入M18*1.5安装孔,注意“O”形的密封面按图示加工。

2,根据磁环的位置,在自制的活塞上钻4个螺纹孔,将磁环用内六角螺钉M4*10固定好。螺钉头部朝向电子仓侧:磁环尽量与测杆同心,但磁环偏心对测量精度无影响。如果有震动的影响,建议在磁环和活塞之间加四氟乙烯导向套。

3,如活塞为导磁材料制作,需在磁环和活塞之间加装非导磁垫圈。

B外置安装方法;

对测量范围小于1000mm的传感器,建议选用安装附件;大于1000mm的选用测干安装支架。

2,将磁环用内六角螺丝钉M3*12固定在磁环支架上,当将磁环装在测杆时,螺钉头部应朝向电子仓侧:磁环应尽量与测杆同心且无接触,但磁环稍有偏心不好影响到传感器的功能。

3,将固定板条紧绕在测杆的最末端,并使用两个M3*8螺钉和两个M3螺母固定好。

注意:安装附件只提供一根固定板条,将其固定在测杆末端50mm以内:测杆支架安装方式附件有3根固定板条,安装方法为;一根固定在距末端25mm以内,另外两根均布在测杆上。

4,最后将整个初装好的传感器根据安装要求用自制螺钉固定好即可。

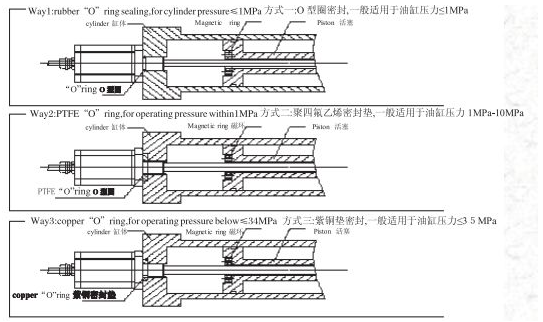

上图为液压油缸内部安装方式;

可以根据油缸工作压力选择适合的密封方式,常用的油缸密封安装方式有上面几种;

注;没有特殊需求的,默认安装方式为上图第1种安装方式,配O型圈作为密封方式。


电气安装方法:

传感器接线前注意事项;

1,传感器的屏蔽电缆线必须避开大功率电源,射频信号源和其他有噪声的传输线等。

2,在接线,检查供电电源是否满足:+15VDC~+24VDC的要求,并且电源输出功率必须大于产品总功耗,按每支40mA计算。如果不能满足要求,请更换供电电源以保证传感器能够正常工作。



模拟信号输出方式;正电压(棕色),电源地,信号地(蓝)。信号输出(黑),壳体地(屏蔽线),连接线(未使用)




数字信号输出方式;正电源(棕),电源地(蓝),RS485A(黑),RS485B(绿),壳体地(屏蔽线)。
