超声波液位计安装注意事项有哪些,很多使用的工况都需要注意一点,防潮。在不同的工况中,如何确保防潮,需要根据安装的部位了,如何进行超声波液位计安装,可以按照以下几个方面来完成。

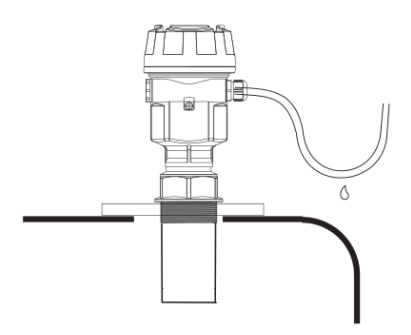

对于安装在室外或潮湿室内及制冷或加热的罐上的仪表,为了防潮,应拧紧电缆密封套,而且要在进线口处使电缆向下弯曲。如图示:

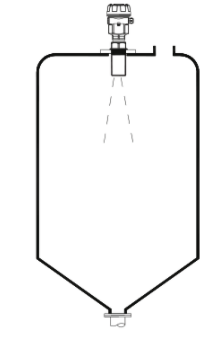

对于锥形容器,且为平面罐顶,仪表的最佳安装位置是容器顶部中央,这样可以保证测量到容器底部。注:使用超声物位计时,务必保证最高料位不能进入测量盲区。
常见的安装方式
1.正确
2.错误:仪表被安装在拱形或圆形罐顶,会造成多次反射回波,在安装时应尽可能避免。
容器接管

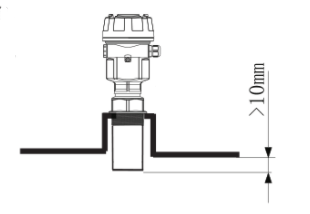

容器接管的长度:必须保证探头伸出接管至少10mm。

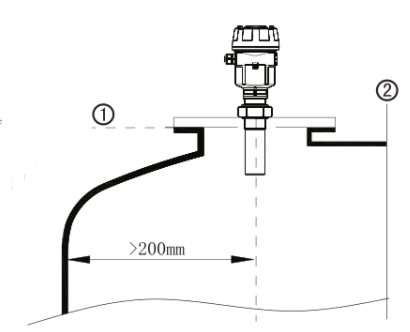

安装位置
1基准面
2容器中央或对称轴

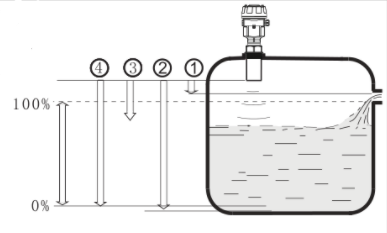

测量的基准面是螺纹或法兰的密封面。
1盲区范围(菜单1.9)
2量程设定(菜单1.8)
3高位调整(菜单1.2)
4低位调整(菜单1.1)
常见安装的位置正误
1错误:不要将仪表安装于入料料流的上方,以保证测量的是介质表面而不是入料料流。
2正确注意:室外安装时应采取遮阳、防雨措施。

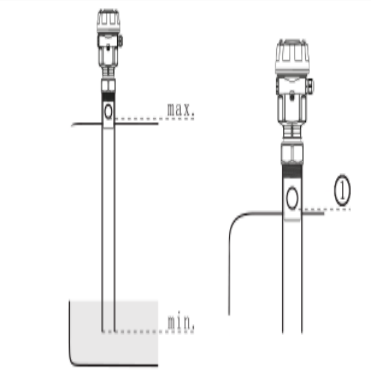

导波管安装:测量粘精性介质的时层,不能使用导教管交装。

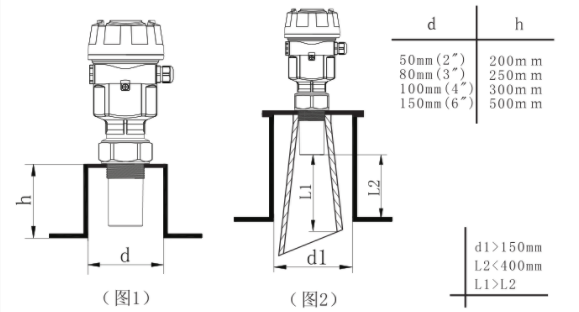

在介质的反射特性好的情况下,容器接管直径较大时,接管长度可略长于换能器(图1)。左边表格列出对应于不同直径接管的长度推荐值。在这种情况下,接管末端必须平滑,没有毛刺,尽可能将接管末端磨圆。另外,必须进行“虚假回波学习”。在被测介质反射特性不好,或者料位较高有可能连入测量盲区,因而必须提高接管安装位置时,可选用喇叭型导波管(DB2)安装方式,以增大信号的方向性,减小接管对测量的影响(图2)。

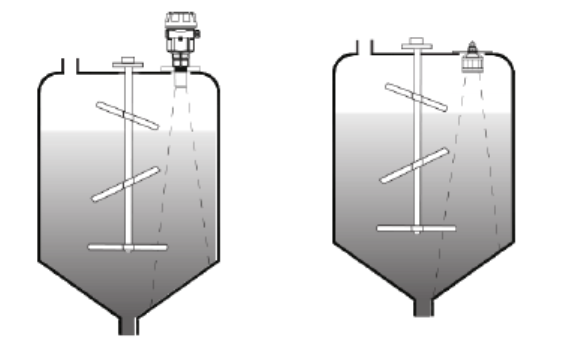

当罐中有搅拌时,仪表安装尽量远离搅拌器。安装后要在搅拌状态下进行“虚假回波学习”,以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪,则应使用导波管安装方式。
以上为超声波液位计的安装方法及注意要点,如果在安装过程中出现任何问题,可以关注佑富自动化,直接寻求帮助,以便及时的解决问题。
