水介质超声波液位计常见安装方式

2018-06-27 09:28:42

测量水位时常见的测量仪表有UT系列超声波物位计，在安装的时间可能会遇到一些极手的问题，那么如何来应对这些问题呢，一般都可以参见说明书，如果无说明书的情况，可以向供方寻求技术支持，一般在使用超声波液位计时，相信在原有的基础上，都比较了解了，对于安装及使用，也是有相应的要求，接下来，我们可以参照佑富自动化提供的一些常见安装方式，一一解决在安装方面遇到的问题。

水介质超声波液位计是测量水介质时最常见的仪表之一，从它的使用领域到强大的自身优势，已经进入了各行种业。

水介质超声波液位计常见安装方式

1.水下固定安装

本水位仪是以水作为测量传播媒介，其换能器隐匿安装于水底，其声脉冲向上发射至水面返回由换能器接收而进行水位测量。根据应用现场的不同，有以下几种安装方式。

1.1梯形断面水位测量点安装方式：

根据现场实际情况，在紧挨渠道的堤坡上垂直埋下一套PVC管结构，达到水文测量的静水井功效以取代土建工程井。具体操作是：

1、将配件中的Φ75*Φ50的PVC三通管及其它PVC附件取出，根据需要在当地购置一定长度的Φ75和Φ50的PVC管。

2、根据渠堤面到渠底的垂直高度，合适裁取一定长度的Φ75PVC管和一定长度的Φ50PVC连通管，一并与三通相连接并垂直埋入渠堤断面中。Φ75PVC管底部尽可能与渠底水平并要求较高的垂直度（声脉冲直线反射运行的需要）；过滤网与Φ50PVC连通管顶端相配接。

3、将相应长度的Φ50的PVC管与装配有换能器的Φ50的PVC短接连接，电缆线顺管用尼龙扎带扎牢，垂直放置于Φ75的PVC静水管中；另在Φ75的PVC静水管上端锯开一个小口便于电缆线横向隐匿掩埋至电线杆旁通向仪器箱内。

4、用盖板将Φ75的PVC静水管盖住，加土或草皮掩埋即可；一旦灌期结束可将其取出带回入库存放，下一年度再放置应用。


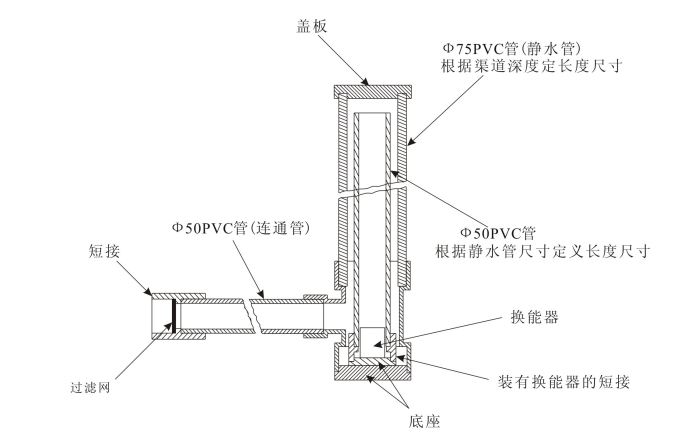

图1-1 梯形断面安装示意图

1-2 PVC套筒安装细节示意图

1.2闸、渠垂直建设物水位测量点安装方式

闸壁、渠壁等设安装点, 可将换能器固定在50mm—70mm的PVC静水管底部，并直接将PVC管垂直固定在建设物壁面上即可（安装方式一），也可将换能器配装在L型弯角件上，长边部分直接固定在建筑扬垂直面上（安装方式二）。

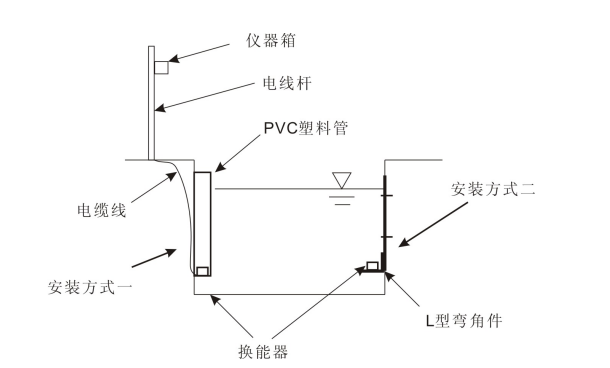

图1-3 垂直渠壁安装示意

1.3水库、湖泊、干渠的水位测量点安装方式：

将换能器直接安装在水尺桩上（方式一），或在低水位处垂直埋设专制的固定插件，将配装有换能器的L型弯角件与其固定（安装方式二），电缆线沿堤坡掩埋，仪器置于机房内或选用外用机型予以掩埋在堤坡处。（见图6-4）

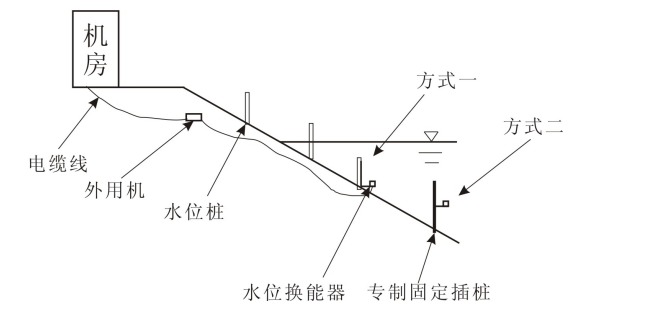

图1-4 换能器、外用机安装示意

非接触式超声波水位计

黄河中游测区水文站多地处偏僻，交通十分不便，无论钢塔的运输、架设与水位计的安装，由于机械使用条件很有限，多靠人力完成。而中游测区多为山溪性河流，河道狭窄，水位变幅很大，钢塔多在8m以上。为减轻人力强度，将钢塔制成4m为1节，悬臂制成4 m至6 m为1节，运至现场后进行组装; 悬臂采用回转结构，在安装与检修水位计时，可将悬臂回转至吊箱或山坡，操作十分方便; 悬臂采用钢/不锈钢复合材料，既能达到强度要求，又美观耐用，悬臂采用变径管形式，悬长可达到8m以上，大大增强了水位计观测范围。自记水位计钢塔结构形式如图1:上部是工作平台，其上安装水位计前置端机，在平台上可进行仪器的安装和调试;平台下为钢塔，主要承载工作平台及悬臂;悬臂安装在主钢管上端工作平台下0.5m左右的地方，外端安装自记水位计换能器和温度探测器;下部为钢筋硷基础，预埋地脚螺栓。
