佑富UQK系列防爆浮球液位计安装及使用

佑富UQK系列防爆浮球液位计在使用安装时，可以严格按照使用说明书来操作，或者直接向佑富工作人员寻求技术支持，在安装防爆浮球液位计时，一定要按照操作规范，以免影响后续使用。

标准的安装方式

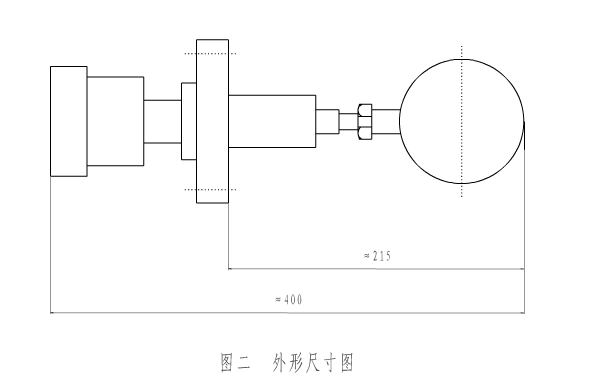

控制器外形尺寸见图二，控制器与容器之间采用法兰联接方式，法兰尺寸见图三，法兰标准及规格按JB81-59DN80　PN2.5MPa钢制法兰制造。

外形尺寸图：

容器法兰的安装

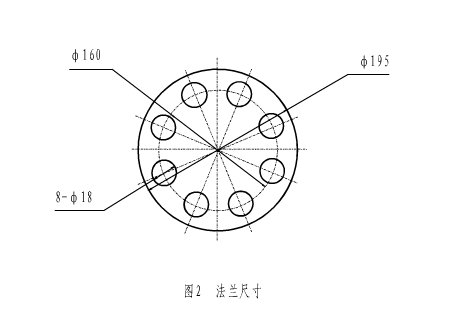

在容器或管路侧面被控液面处开一孔，焊接连接法兰（用户自备），法兰尺寸及焊接位置示意图见图2

仪表的安装

仪表安装前先检查浮球与摆杆是否灵活可靠，按图2法兰的安装位置，应保证浮球在水平位置能沿铅垂方向而摆动，将两法兰对接后，用螺栓紧固。

电器连接

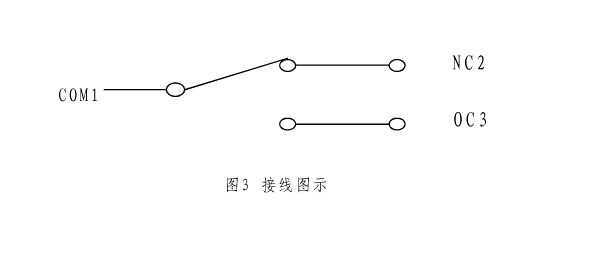

将电缆经引入口穿进接线盒，接线端子分别以数字1号为输入电源，2号为常闭触点，3号常开触点，接线完毕，上紧螺钉，安装好接线盒盖。控制器接线图如图四

电缆为四芯橡胶护套电缆，护套直径为中10±1mm

使用注意事项

a）定期检查控制器的使用及安全情况，应严格遵守易燃易爆场合使用的“中华人民共和国爆炸危险场所电气安全规程”。

b）用户不得随意拆卸控制器，进行维修及拆卸等工作时必须先切断控制电路中的电源。

c）控制器壳体内外的接地处必须可靠接地。

d）在安装维修控制器时，应注意保护各防爆结合面不准有划伤、

碰伤缺陷，安装时，各螺钉应均匀坚固，不得有松动，隔爆结合面上必须涂204-1置换型防锈油。

e）被控介质周围环境气体对隔爆外壳不应产生腐蚀。

f）被测介质内不得含有导磁性杂质。

通过以上几点，相信在使用佑富UQK系列防爆浮球液位计安装及后续的使用，都有了深入的了解，如果在使用中遇到了什么问题，欢迎及时与佑富工作人员沟通，以便及时有效的解决问题。
