静压式液位计安装注意事项

2018-07-03 11:09:49

静压式液位计安装时需要注意以下两个知识点:

一、使用悬挂固定夹安装

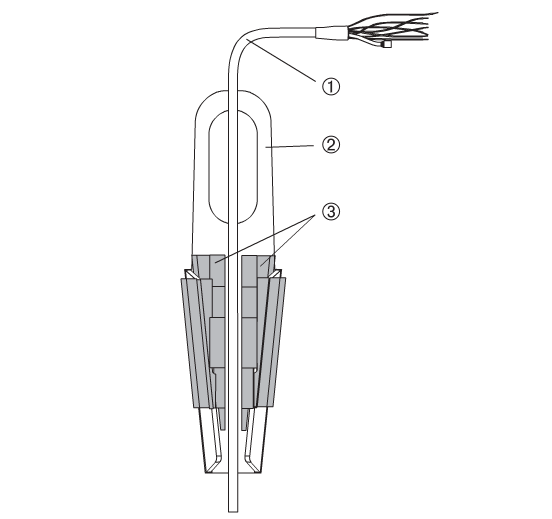

使用悬挂固定夹安装

1延长电缆

2悬挂固定夹

3卡扣

安装悬挂固定夹:

1.安装悬挂固定夹(部件2)。选择悬挂固定夹的固定位置时,需要考虑延长电缆(部件1)和仪表的重量。

2.抬起卡扣(部件3)。参考上图,将延长电缆(部件1)固定在卡扣中。

3.将延长电缆(部件1)安装到位,并放下卡扣(部件3)。

从上部轻轻压下卡扣,直至固定到位。


二、使用延长电缆安装螺丝安装

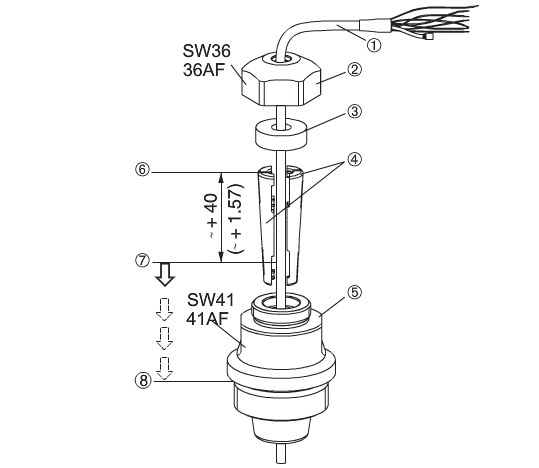

使用延长电缆安装螺丝安装,图示为G11/2螺纹1延长电缆

2安装螺帽

3密封圈

4固定套管

5安装适配螺丝

6固定套管的上端面

7延长电缆所需长度和安装前的Waterpilot传感器长度8安装后,部件7处于带G11/2安装螺丝处:

适配接头的密封表面的高度,或适配接头的11/2NPT螺纹高度

注意!

需要将液位传感器向下放入特定深度时,应将固定套管的上端面固定在所需深度之上40mm(1.57in)的位置处。随后,将延长电缆和固定套管压入适配接头中,参考以下步骤6。

安装带G11/2螺纹或NPT螺纹的延长电缆安装螺丝:

1.将所需延长电缆长度标记在延长电缆上,请参考本页的说明。

2.将传感器穿过测量管,并小心下拉延长电缆。

固定延长电缆,防止滑动。

3.将适配接头(部件5)安装在延长电缆上,并将其牢固拧紧在测量管上。

4.从上部将密封圈(部件3)和螺帽(部件2)安装在电缆上。通过密封圈压紧在螺帽上。

5.参考图示6,将固定套管(部件4)安装在延长电缆(部件1)外侧。

6.将带固定套管(部件4)的延长电缆压入适配接头(部件5)中。

7.将螺帽(部件2)和密封圈(部件3)推入适配接头(部件5)中,并牢固拧紧适配接头。

注意!

拆卸延长电缆安装螺丝的步骤与上述步骤相反。

小心!

仅允许安装在常压容器中。
