超声波液位计安装使用方法

超声波液位计的安装相信很多人都知道如何安装，但有经验的老师傅安装肯定不是问题，如果是新手安装，建议可以参考以下的安装建议：

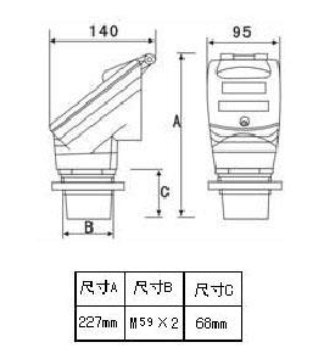

安装方法：

开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径（60mm）的孔，将仪表放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。

超声波液位计接线

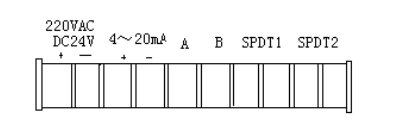

电源：220VAC或DC24V，订货时告知；输出信号：4~20mA；RS-485：AB；两路继电器分别：SPDT1为第一路，SPDT2为第二路。

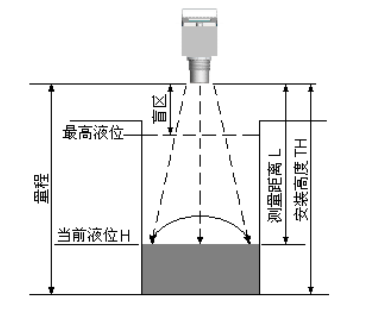

如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。

仪表量程指仪表能够测量的距离，安装高度TH应小于量程。

仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例盲区为03m，则液位与探头间距必须大于03m。

探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。

超声波液位计仪表安装原则

1）探头发射面到最低液位的距离，应小于选购仪表的量程。2）探头发射面到最高液位的距离，应大于选购仪表的盲区。

3）探头的发射面应该与液体表面保持平行。

4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。

6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m~0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。

超声波液位计安装注意事项

1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。

2）电线、电缆保护管，要注意密封防止积水。

3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。

4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。

根据以上的小知识，相信很多新手在安装时也能轻松自如的处理。在使用过程中，如果有任何问题，都可以与佑富工作人员联系，以便于及时解决问题。
