溅射薄膜压力变送器故障排除

2018-07-18 13:58:30

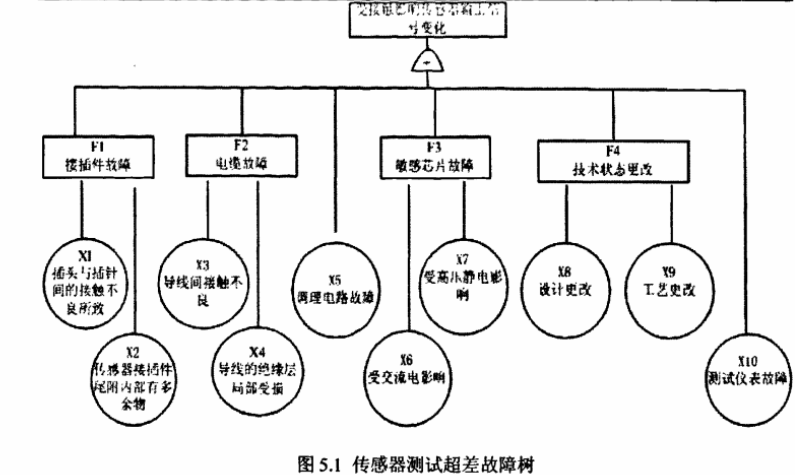

按照图5.1所示的故障树对引发故障的所有可能原因进行了一一排查,具体步骤如下:

1.将传感器接上插头,然后反复晃动接插件,传感器的输出始终不发生变化,表明接插件接触良好,故障原因x1排除。

2.将接插件的尾附拆开,尾附内无多余物,卸开传感器的外壳,传感器内部也无多余物。传感器内部导线、元器件和外壳间的空隙有1mm以上,不会因相互接触而导致绝缘降低的现象。故障原因X2可以排除。

3.用数字表测试焊点两端的导通情况,测试结果表明焊点可靠,接触良好,反复晃动接插件,传感器的输出始终不发生变化,故障原因X;可以排除。

4.将连接导线放在显微镜下观测,导线的绝缘层未破损,故障原因X4可以排除。

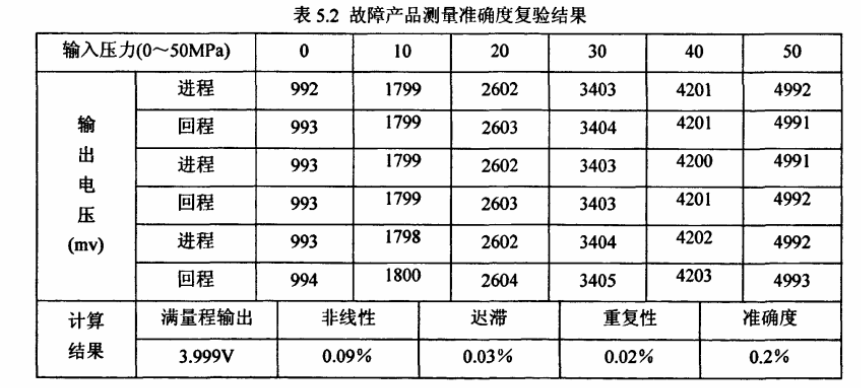

5.对传感器进行加压试验,特征电阻值正常(如表5.1所示),输出线性良好(如表5.2所示),说明传感器调理电路工作正常,故障原因Xs可以排除。

6.通过对故障现场、操作人员和故障发生时的检验方法、检验过程进行了解,没有使传感器外壳带交流电:同时对传感器测试电路和仪表进行检查,检查结果表明传感器敏感芯片不会受其测试端交流电影响。因此,故障原因X。可以排除。

7.对初样、正样传感器产品的设计任务书、各阶段技术条件进行对比检查,没有发生设计更改,故障原因Xs可以排除。

8.对初样、正样传感器产品的生产过程影响因素进行对比检查,工艺文件没有发生更改,各阶段的影响因素没有发生显著变化,故障原因X9可以排除。9.通过对现场操作人员的了解,证实了当时使用同一套二次仪表检测了同批次的10只传感器,只有该产品发生了异常现象。因此,故障原因X10可以排除。
