教你怎么给压力变送器接线

　　压力变送器接线其实很简单，一般在压力变送器使用安装时，都会有安装说明书的，直接可以对照说明书安装即可，当然如果是大师傅，就不需要这么麻烦了。

　　压力变送器有电容式压力变送器和电阻式压力变送器，压力变送器是把气体或液体的压力转换为可使用的电信号的器件。压力变送器按接线方式，可分二线制，三线制，四线制。压力变送器有两根电源线，两根信号线。电源接24v直流电，简单的检测方法是用一只电流表或电压表，接信号线两端。

　　压力变送器电源接上后，电流表会有4ma电流或电压表有0v或1V电压。现在的变送器一般都有4个接线端子，两个是接线的，另外两个不用接线，变送器的DC24V电源线同时就是4～20mA的信号反馈线，也就是说，你的二次表或者DAS（数据采集系统）的AI点要带DC24V馈电输出。

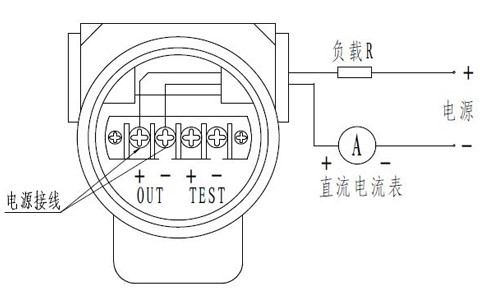

　　压力变送器接线图

压力变送器接线图

　　一般压力变送器4-20mA都是2线制，24V供电，输出4-20mA电流信号，压力变送器到现场后好多人不知道怎么接线，这是件很痛苦头疼的事情，下面是压力变送器现场接线。

　　压力变送器接线图-后盖

　　打开压力变送器后盖，会看到有四个接线端子，OUT正负和TEST正负，这里我们接OUT正负，TEST正负是出厂，厂家用来标定压力变送器用的，现场使用就不用管着两个端子的有什么作用，直接OUT正负就行啦。

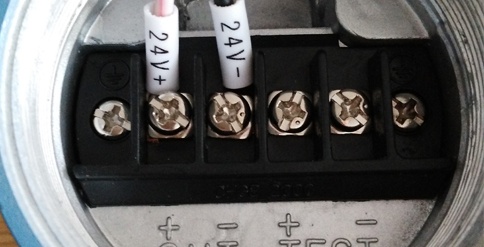

　　压力变送器接线图-接线

　　如上图所示，24V电源供电，24V＋接OUT正，24V－接OUT负。【完成接线】

　　压力变送器接线图-通电

　  通上电后，压力变送器就正常显示啦。

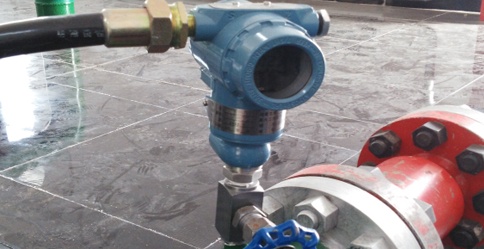

　　以上是压力变送器现场安装好的图，另外压力变送器安装时焊接底座，截止阀，垫片，防爆管(或蛇皮管)这些都是要注意的。
