气控料位器在气压袭谷机上的应用

粮油工业中料位控制的应用十分广泛，根据物料类型的不同分为：颗粒状物料、粉状物料和液体状物料三类；根据控制目的的不同分为：料位显示、料位报警和料位自动控制三种。目前国内外已经研制并投入使用的料位控制器如：超声波式、音又式、摆动式、阻旋式、电容式、光电式和数字重锤式等多种多样，虽然有这么多式样的料位器，但用气动元件做传感器研制出来的气控料位器，据查，目前国内还暂时没有。

1气控料位器的研制过程

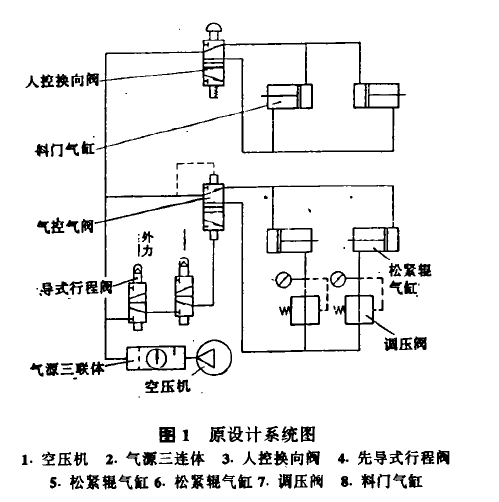

1992年初，笔者在改进和完善本厂生产的双体气压奢谷机产品原设计的同时，开始设计和研制气控料位器的，原设计在气压控制系统上还不太成熟，如图1（松辊状态）所示，它的操作控制程序如下：

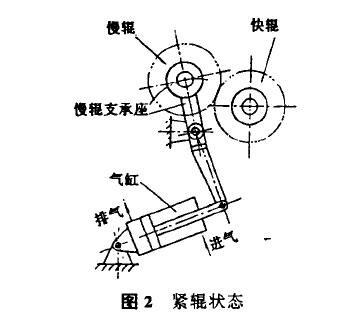

a.紧辊程序：拉动人控换向阀3，料门气缸8动作，料门打开，物料流通过下料短淌板时，同时触动两只先导式行程阀4，使之接通气源后，气控气阀5动作，松紧辊气缸6接着动作，

使气压奢谷机的快慢辊处于紧辊状态（如图2）；调节调压阀7，使辊间压力处于最佳状态。

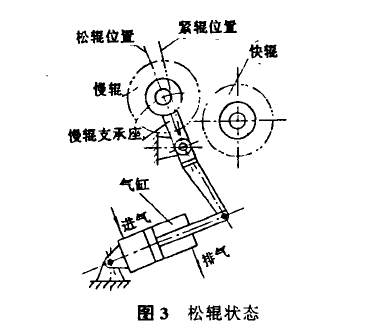

b.松辊程序：推动人控换向阀3，料门气缸8动作，料门关闭后，先导式行程阀4复位，气控气阀5复位，松紧辊气缸6立即动作，使气压谷机的快慢辊处于松辊状态（如图3）。

c.自动控制程序：气压著谷机处于紧辊状态时，若两个进料斗中有某一个进料斗断料，则这一边的先导式行程阀4截止，气压控制系统将自动进行松辊程序。.

d.原设计存在的主要问题：从图1和上述紧辊、松辊及自动控制程序的介绍中不难看出存在的问题，进料斗中一旦断料，虽然可以自动进行松辊程序，但料门气缸8不能自动关闭料门，而需要人工操作人控换向阀3来关闭料门，一旦设备跟前无人操作，就造成断续物料下漏，直接落入到谷糙混合物中，严重影响了气压著谷机的脱壳率，增加了谷糙分离设备的负担。

e.解决问题的途径：为了解决上述突出问题，笔者查阅了有关资料，针对存在问题，借鉴料位控制的原理，采用先导式行程阀这一气动元件做传感器，设计出如图4所示的气控料位器，并制作出两件样品装配到湖北省孝感市直属米厂使用的双体气压奢谷机上，同时将气压控制系统设计成如图5所示。

2气控料位器的结构、工作原理与应用

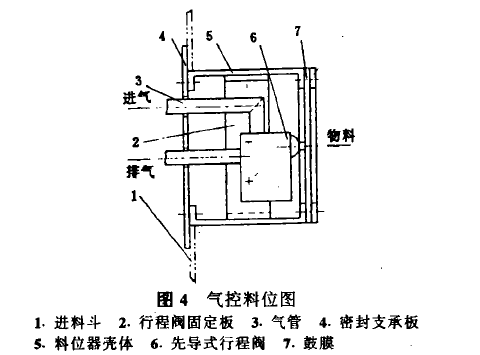

由图4可知：气控料位器是由先导式行程阀、料位器壳体、鼓膜、行程阀固定板和密封支承板等零件组成的，它的安装位置设计在进料斗中。其工作原理是：借助于进料斗中存有物料的压力使先导式行程阀接通，也就是说，只要进料斗中存有物料，气控料位器中的先导式行程阀就始终处于接通状态，一旦进料中没有物料，气控料位器上的物料压力就消除了，先导式行程阀就复位，处于截止状态；通过这种方式，可以把进料斗中物料变化（有料、无料）的信号反馈到气压控制系统中，操作起来极为方便。

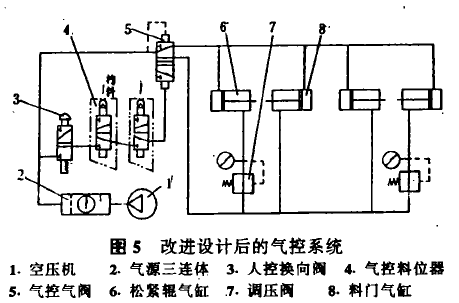

由图5可知：在气压奢谷机的电源、气源接通后，在进料中有物料时，操作者只需轻轻拉动人控换向阀3，气控阀5就动作，使料门气缸8与松紧辊气缸6也同步动作；料门打开下料的同时，快慢辊处于紧辊状态（如图2）进行正常工作。当两个进料斗中有某一个进料斗中断料时，气控料位器4中的先导式行程阀即复位，不需要人工操作人控换向阀3就可使气控气阀5复位，料门气缸8与松紧辊气缸6又同步动作；料门自动关闭的同时，快慢辊自动处于松辊状态（如图3），当断料的进料斗中又充满物料时，气压奢谷机又通过气控料位器得到信号，不需人工操作即自动进行正常工作。经过这样的改进设计后，极大地改善了气压著谷机的操作，使用性能，使该产品只是在开机与停机时需要人工操作外，在开机后和停机前实现了无人操作，大大地提高了气压奢谷机的自动化程度。

3气控料位器的使用与推广

上面介绍的是双体气压奢谷机双边同时操作使用的情况，如要实现单边操作使用，只需将图5气压控制系统设计成两路同样的控制系统，分别进行操作，且只需增加人控换向阀3和气控气阀5各一件即可。单体气压奢谷机的使用也是这样的，只需将图5中的气控料位器4和松紧辊气缸6调压阀7料门气缸8各减掉一件即可。

目前，我厂生产的气控料位器双体气压著谷机产品，已经销往江苏、上海、广东、湖北等省市，使用两年多来，气压控制系统和气控料位器未出现过任何故障，用户反响很好。

气控料位器这一技术虽然是在解决气压着谷机的实际问题中诞生的，但它却具有广泛的适用性，它不仅适用于气压奢谷机，而且还可用于气压磨粉机，气压粉碎机以及其他类似的气压控制产品的料位控制。

4气控料位器的特点

气控料位器与其他类型的料位控制器相比，具有最为显著的三个特点：a.制造成本低，只需要几十元的成本；b.可靠性、密封性好，气压奢谷机产品出厂后两年多了，气控料位器未出现过任何故障；c.自动化程度高：气控料位器可使气压著谷机在开机后和停机前能根据有料、无料的情况进行自动控制，不需要人工操作。这三个突出特点，经湖北省粮食局，武汉食品工业学院，武汉粮科院及孝感市粮食局的有关领导和专家实地考察后给子了高度的评价，因而我厂的气压奢谷机产品畅销湖北、湖南、广东、江苏、江西、安徽、四川、上海、云南和黑龙江等省市，是一种很有发展前景的产品。
