一种新式简易料位器的设计

无论是面粉厂、米厂和饲料厂皆需采用料位器来观察仓中的物料的高低，以便于操作提高工艺效果，提高生产中的经济效益，现有料位器大都采用机械和电器部件相结合的办法来达到性能要求，有时因机械配件的磨损而使料位器失灵，有的是由于电器上沾有灰尘而失灵，而缺乏其稳定性。笔者介绍一种料位器是利用气压原理制成的一种新式料位器。

面粉厂制粉间二楼磨粉工，在操作中须经常了解净麦仓中存有净麦的多少，因为净麦仓的净麦高度所产生的侧面压力，对净麦下口麦流的速度有直接关系，麦流的速度直接会影响到入磨麦子的流量稳定，而入磨麦的流量稳定直接与磨粉机的磨碾效果有关，与制粉的工艺效果有关，与制粉的出率、产量等指标有连带的关系。因此制粉二楼装有可供观察的料位器，可以直接控制和稳定入磨的流量。

料位器的结构及原理：

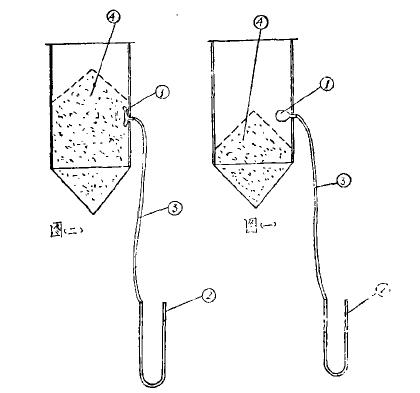

①吸耳球②乳胶管③U形玻璃管④粮粒

图（一）①为本60mm橡皮吸耳球，装在制粉三楼净麦仓内壁上，②U形玻璃管连通器放在制粉二楼，其内注有水，①与②之间用乳胶管连接起来，当净麦仓的净麦高度在图（一）位置时，吸耳球依靠自身的弹力恢复原球形，U形玻璃管中的两边气压相等，液面是处于同一水平面，说明净麦仓净麦不多，不能维持麦流的一定的压力，需加大进麦仓的麦流量。

当净麦仓的麦子达到图（二）位置时，由于麦子的侧面的压力将吸耳球压扁了，吸耳球中空气通过乳胶管进入U形玻璃管中，使管中的液面形成高低差，操作者就可以知道要注意适当减少净麦的流量，从而达到控制定入磨麦的流量，保证磨碾和筛理的工艺效果，保证各项经济技术指标的先进可靠。该料位器经过试验是切实可行的，整个投资在60元左右就可以制造料位器。有较大的推广应用价值。
