面粉厂净麦仓料位器怎么制作

2018-07-26 13:48:36

净麦仓是为保证1B磨口流量的正常供应和二次喷雾着水润麦时间的需要而设置的,一般为30min物料流量的仓容。在生产中,净麦仓要既不断料,又不冒料,保证1B流量的稳定,防止磨辊打齿,保证二次喷雾着水润麦时间,提高面粉质量。

1)自制料位器工作原理

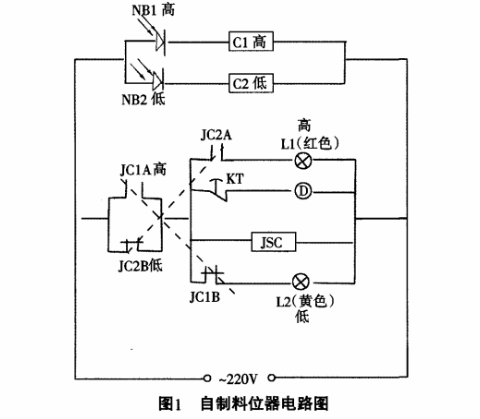

图1为自制料位器电路图。其中:①NB1、NB2分别是高低料位的光电开关;②C1、C2分别是高低料位的交流接触器线圈;③JC1A、JC2A和JC1B、JC2B分别是两接触器的常开、常闭触点;④KT、JSC分别是电子时间继电器通电延时断开的常闭触头和线圈;

⑤L1(红色)、L2(黄色)分别是高低料位的指示灯;

6D为电铃。

图1表示仓内物料在正常料位范围内,高料位光电开关NB1处于断电状态,接触器JC1常开、常闭触头JC1A、JC1B分别处于断开和闭合状态;低料位光电开关NB2处于通电状态,接触器JC2常闭、常开触头JC2B、JC2A分别处于断开、闭合状态。这时高低料位指示灯L1、L2、电铃D、时间继电器均断电不动作,处于正常料位状态。

当物料超过高料位时,光电开关NB1通电,线圈

C1吸合,常开触头JC1A闭合,常闭触头JC1B断开,这时JC2A已闭合,高料位指示灯L1(红色)开始亮,时间继电器线圈JSC通电,电铃D响。提醒操作工仓已满需插料门,减少流量。为不让电铃长时间响,延长寿命,响几秒后,通电延时断开的常闭触头KT断开,电铃停响,只有灯亮。铃响时间可在时间继电器上调节,一般3~5s。由于JC1B是断开的,低料位指示灯不亮。当料位下去后灯L1才灭。

当仓内物料低于低料位时,光电开关NB2断电,线圈C2断电,JC2B闭合,JC2A断开,由于JC1B处于闭合状态,低料位指示灯L2(黄色)亮,电铃同时响,过几秒后电铃停响,只有灯L2亮。这时由于JC2A已断开,高料位指示灯L1不亮,当料位上去后灯L2才灭。

由于两指示灯采取了互锁控制,只能有一个灯亮或都不亮,只能处于一种状态。

2)安装

在仓上部和下部各开一方形口,将有机玻璃嵌在开口上,将光电开关紧对着开口处有机玻璃固定在仓外面。

3)注意点

①光电开关是电源性开关,要按开关说明接入电路;

②仓上两光电开关要距仓顶和仓底一段距离,保证报警时不满料和断料;

③低料位光电开关在正常存料范围内始终处于通电状态;

④调节光电开关后部小螺丝,可调整其灵敏度;

⑤定期清理开口处有机玻璃上的灰尘,防止光电开关失灵;

⑥两交流接触器线圈电压均为220V;

⑦电源电压要稳定,必要时需加稳压器。

此种料位器简单易做,材料便宜,只需花费100多元,经济实用,同仁不妨一试。
