电磁流量计接线实物图

2019-11-20 09:29:49

今天与大家分享一下电磁流量计接线实物图片,根据图片就知道你现在使用的电磁流量计主板是哪一种,电磁流量计目前比较常用的三种主板接线方法,请看下面图片。

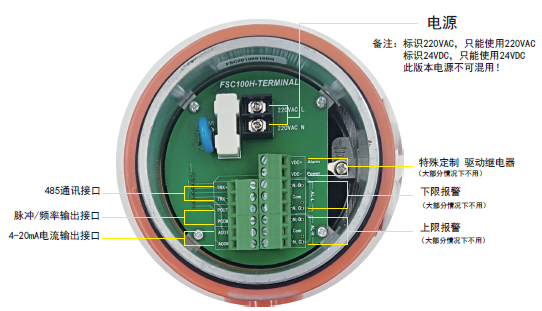

第一种:为黄色的表头,这款是大泉流量新款的表头,算是第三代电磁流量计了吧,接线方法如下:

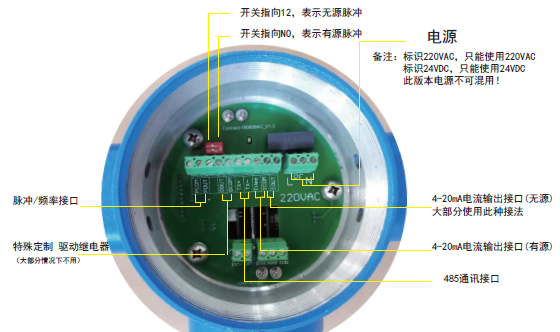

第二款:为蓝色表头,使用的也是比较广泛的,算是第二代电磁流量计,接线方法如下:

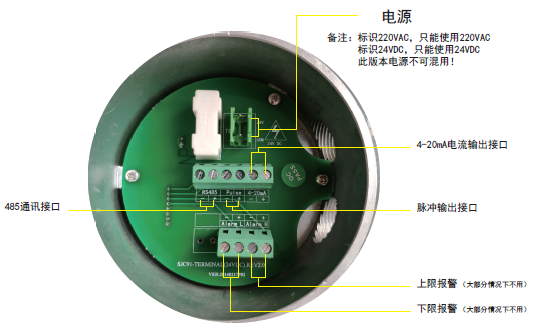

第三种:目前使用的比较少了,算是第一代电磁流量计,应该在不久,就会被淘汰了,接线方法如下:


以上三款电磁流量计接线实物图片,使用电源不可混用,严格遵守使用手册,对于接线问题,欢迎留言。

本文地址:http://www.shyoufu.cn/hyzx/740.html
  • 有智能分层视镜的资料吗
  • 我司需上一批智能分层视镜,请回电/先短信通知
  • 能举例说明如何校验绝对压力变送器有吗? 量程 0~1000mbar ABS 如何校验?

    欢迎致电我司技术

  • SFSD20有具体尺寸吗

    与SFSD23尺寸一致,只是接头不同。

  • 怎么选流量计呢,需要知道哪些参数

    流量计的选型,需要知道测量的介质、温度、压力以及安装方式,然后就知道使用哪种流量计比较合理了。

  • 电磁流量计为什么不可以测量不导电的介质呢?

    电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计,通过切割磁力线来测量液体的流量的。

  • 由于氧化的柴油粘污在玻璃面板上,导致无法看清液位,应该怎么办

    您好!已转技术联系您。
