高温URT雷达料位计在焦化钢铁中的应用

2019-11-21 14:14:59

摘要:对包头钢铁(集团)有限责任公司西区210万tV年焦化项目焦炉使用雷达料位计情况进行总结。实践表明URT雷达料位计可进行连续测量,测量结果准确及时,且维护及故障定位容易,可满足生产需要。

0引言

2013年6月,由中钢设备有限公司承建的包头钢铁(集团)有限责任公司西区210万tV年焦化项目焦炉顺利出焦。此焦化工程为新建4×55孔5.5m捣固焦炉,年产量为210万t/年,包括2套140t/h干熄焦装置及配套设备。负责承建项目中的电气部分,其中干熄焦料位测量部分采用国际先进的URT雷达料位计,为焦炉的顺利生产提供了有力保障。

1测量原理及技术特点

1.1测量原理

包钢西区210万tV年焦炉采用国际知名URT高温雷达料位计作为测量设备。该设备发射10GHz的雷达波,雷达波到达料面后发生反射,反射的雷达波经过同一雷达天线被雷达接收。由于发射的雷达频率与接收的雷达频率会有稍许不同,且频率的差异与料面到达雷达的距离成正比,所以,通过计算,就可以得出雷达到达料面的精确距离。而焦炉内的工作环境存在大量粉尘,对雷达的正常反射会有一定影响,因此,雷达采用10GHz的频率,从而达到受环境污染的敏感度与雷达波束宽度之间的平衡。

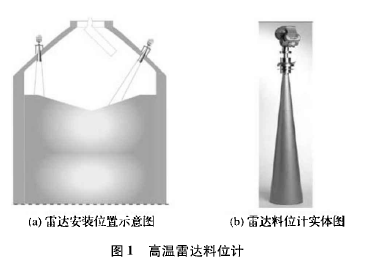

料位计安装示意图如图1所示。

1.2技术特点

由于雷达料位计所处环境恶劣.测试空间充满粉尘,且炉内温度极高,再加上探测距离长,因此对测量设备的技术要求很高,对于URT雷达来说,具有以下技术特点、使其能够在复杂的工况下正常工作。


(1)伸长式圆锥体天线,天线长度达1.5m,反射信号更加容易捕获,高灵敏度,可以适应很宽的测量范围。

(2)雷达料位计装载了一个冷却与清扫设备,再加上用于冷却与保护的外壳,使其能够在很高的温度下工作。

(3)在信号处理上采用FFT,Echofixer.FHAST及MET(多个回波可选的FHAST跟踪)数字信号处理方法,适应性强,兼容性好。

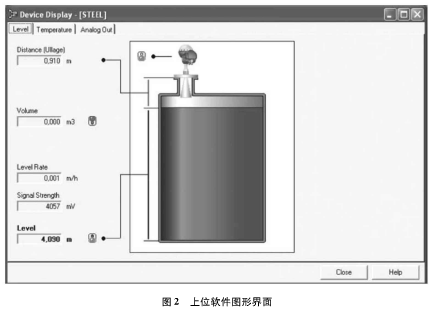

(4)表头自带LCD显示,采用Hant协议通信,并带手持式调试设备及上位软件,图形化界面,使设备的安装调试及故障排除等操作变的简单易用、如图2所示。

(5)采用基于10GHz的调频连续波,可以有效克服粉尘等环境干扰,提高设备的灵敏度。


2焦炉料线深度监测应用

URT雷达料位计为连续性测量仪表,微波输出功率达到10mW.其测量范围可达到50m.相对于传统的y射线料位计有放射源、维护不方便的情况.雷达测量具有易操作性、易维护性的特性,并且可以连续测量,且精度高,反应及时,对获知焦炉炉料的运动情况提供了更加准确、更加全面的手段。安装后经过试运行,发现雷达测量显示的料线深度与实际料面深度一致.反应时间及时,可以满足正常生产的要求。

3技术探讨

(1)料线深度计算

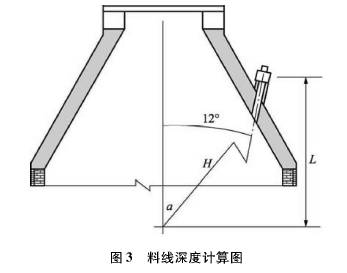

雷达一般放置在炉喉部位,且与垂线成一定夹角、如图3所示,雷达与垂线的夹角为a,料位计所放位置距料线的零点为L、探测得出的距离为H.则料线的实际深度为1=(Hxcosx-L),单位:m。

(2)雷达数量设定

由于雷达波的覆盖范围有限,不能探测到炉内整个区域的料线深度。根据经验、焦炉中的料面基本上是对称的,即仅需对炉内的局部进行测量.即可推算出整体料线的深度。因此,每个焦炉可设置一台料位计用于料线深度测量。


(3)雷达角度设定

雷达放置需要跟垂直线有一定夹角,其角度根据炉高及料位高度的不同而不同,在焦炉应用中,我们需要测量料线的深度.即无论是满料还是空料,雷达均能准确测量,而雷达天线本身是一个倾角为6°的圆锥体,所发射的雷达信号也会成锥形扩散.信号遇到物体后发生反射.由雷达进行接收、因此,其角度设定的原则为从满料到空料,雷达发出的锥形波面均可照射到料面的中心部,微波能够照射到料面后进行反射,而不是照射到炉体后发生反射。根据经验,其倾斜角度(与垂直线的夹角)以12°左右为宜,如图3所示。

(4)故障快速定位

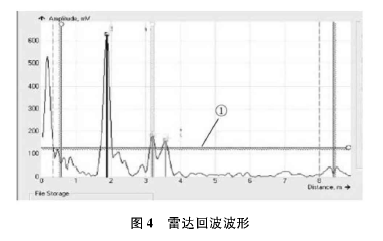

雷达在初期调试时可能会遇到测量不准确的情况,此时,需通过其带的上位软件进行故障快速定位.软件可以以图形的方式非常直观地反应雷达波的接收情况.如图4所示、横坐标为微波发生反射时与雷达之间的距离,单位:m;纵坐标为微波返回的能量大小、单位:mV,可以理解为信号强度,线为基准线.①线以下微波的返回强度弱,可以认为是噪声干扰,①线以上部分可认为是有效信号。正常情况下,随着料面的变化.信号最强的波峰会沿X轴不断移动,并与料线的深度保持一致,而如果出现测量不准的故障后,可以通过此图形显示,快速判断故障点位置。例如、调试初期.发现信号的波峰不随料面的变化而变化,通过软件图形显示,观察到信号波峰固定在距离雷达不到2m处,而雷达的天线为1.5m.也就是说雷达波在刚出天线后即发生了严重的反射,根本没有到达料面.据此判断.有可能是料位计与炉体连接处不紧密所致,重新紧固雷达料位计,故障排除。


4结束语

(1)根据经验,只用一台URT雷达料位计即能很好地测量炉内的料位状况,投资不是很大。

(2)URT雷达料位计可在高粉尘,高温下连续测量料位深度,测量数据及时,准确,相对于传统的y射线料位计来说具有无辐射、安装维护容易等特点.其技术优势明显。

(3)通过连续地生产运行来看,URT雷达料位计可以很好地满足焦炉料线深度测量的需要,并为将来的精确控制创造了有利条件。

参考:关山月
